| 测量范围 | 不限（kPa） |
|---|---|
| 测量介质 | 不限 |
| 电源电压 | 5（V） |
| 防爆等级 | 不限 |
| 防护等级 | 不限 |
| 接口尺寸 | 19x36（mm） |
| 精度等级 | 0.2 |
| 类型 | 插入式液位变送器,扩散硅压力变送器,扩散硅液位变送器,气体压力控制器,投入式液位变送器,应变式压力变送器 |
| 输出信号 | 0-4.5v |
| 品牌 | 鼎金 |
| 型号 | RC-var |
| 加工定制 | 是 |

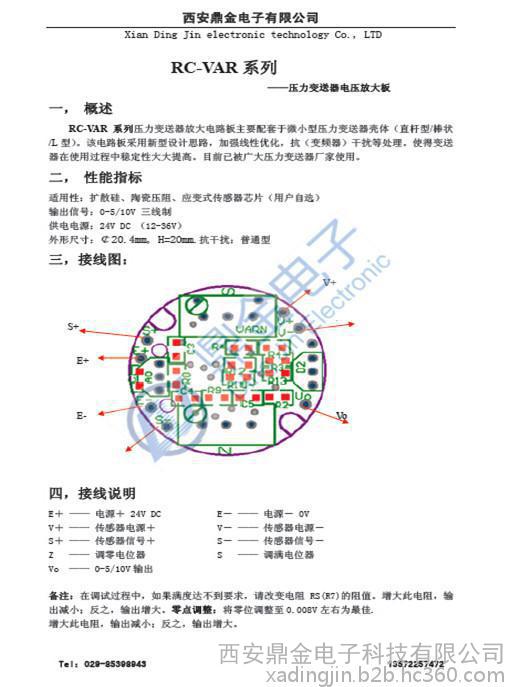

备注：在调试过程中，如果满度达不到要求，请改变电阻RS(R7)的阻值。增大此电阻，输出减小；反之，输出增大。零点调整：将零位调整至0.008V左右为最佳.
西安鼎金公司专注变送器配套电路设计/生产;
变送输出：4-20mA,0-10mA,0-20mA,0-10V,0-5V，0.5-4.5V等;
供电：24v，12v，5v;
可匹配的传感器种类涵盖：
1， 温度变送器模块/导轨/小长条/2088温度板（pt100，pt1000，cu50）。
2， 压力/差压/微压/负压/正负压变送板（扩散硅，陶瓷压阻，应变式，力敏，蓝宝石,溅射薄膜等传感器）。
3, 液位变送板（磁翻板/浮球液位计，投入式液位计）。
4，气体变送器线路板（可燃气体，有毒气体传感器）。
欢迎索要样本和价格单！
//xadingjin2011.cn.。www.xadingjin.com.
西安鼎金公司生产的变送器电路板模块，具有良好的可调性和优越的长期稳定性。在－30到＋85℃温度范围内都有很好的线性度，该产品配合传感器可广泛的应用于压力、温度，液位，气体检测场合。
主要指标及特点：
主要技术参数:
工作温度：-25度～+85度，温度漂移: ≤1×10-4FS/度，非线性误差: ≤0.005%FSR。长期稳定性: ≤ 0.05%/year，储存湿度: 90% 适用：热电阻，热电偶温度传感器；扩散硅、陶瓷压阻、溅射薄膜，应变片等压力传感器芯体 ；磁翻板，浮球液位传感器
放大芯片均为美国进口知名半导体公司的产品
分为：普通型、加强抗干扰型、三重防雷型、数字智能型。
供电电压：12~36VDC，标准24VD(电池供电) 工作温度：－30～＋85℃
输出信号：4~20mA（二线制）； 0-10mA，0-20mA，4-20mA (三线制)
1~5VDC （三线制）；0~5VDC（三线制），1-10v， 0~10VDC（三线制）；RS485通讯，HART协议等；
零点稳定，线性好，变送放大输出高。功耗小，价格低廉，经济实用
西安鼎金公司生产的变送器电路板模块，常规模拟产品如下：
| 传感器芯体种类 | 适用壳体 | 订货编号 | 输出信号 |

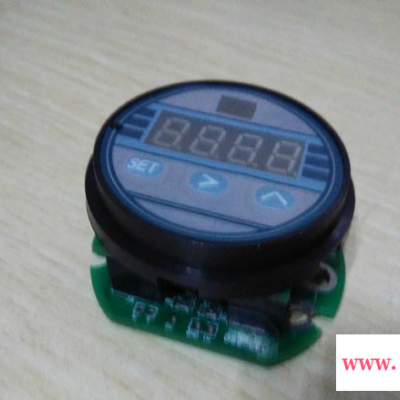

| 扩散硅、陶瓷压阻； Cu50，pt100，pt1000； 磁翻板、浮球液位计等电阻信号 | 2088、BP11、133壳体 | RC-LED01A | 4-20mA，LED显示 |
| 131壳体、棒状不锈钢 | RC-D01A | 4-20mA | |
| 赫斯曼结构壳体、投入式 | |||
| 扩散硅、陶瓷压阻； Cu50，pt100，pt1000； 磁翻板、浮球液位计等电阻信号 | 2088、BP11、133壳体 | RC-LED01D | RS485通讯，LED显示 |
| 131壳体、棒状不锈钢 | RC-D01D | RS485通讯 | |
| 赫斯曼结构壳体、投入式 |
两线制4-20mA电流型压力变送器线路板（可按要求定做其他尺寸电路）
| 压力放大板种类 | 适用壳体 | 订货编号 | 输出信号 |
| 扩散硅圆板电流型 | 2088、BP11、133壳体 | RC-A2R | 4-20mA |
| 扩散硅方板电流型 | 131壳体、棒状不锈钢 | RC-K2 | 4-20mA |
| 赫斯曼结构壳体、投入式 | |||
| 陶瓷 圆板电流型 | 2088、BP11、133壳体 | RC-A2R | 4-20mA |
| 陶瓷 方板电流型 | 131壳体、棒状不锈钢 | RC-K2 | 4-20mA |
| 赫斯曼结构壳体、投入式 |
三线制0-10V / 0-5V /1-5V DC / 1-10V电压型压力变送器线路板放大板
（可按要求定做其他尺寸电路）
| 压力变送器电路板种类 | 适用壳体 | 订货编号 | 输出信号 |
| 扩散硅圆板电压型 | 2088、BP11、133壳体 | RC-V2R | 0-5V/10V等 |
| 扩散硅方板电压型 | 131壳体、棒状不锈钢 | RC-V2 | 0-5V/10V等 |
| 赫斯曼结构壳体、投入式 | |||
| 陶瓷 圆板电压型 | 2088、BP11、133壳体 | RC-V2R | 0-5V/10V等 |
| 陶瓷 方板电压型 | 131壳体、棒状不锈钢 | RC-V2 | 0-5V/10V等 |
| 赫斯曼结构壳体、投入式 |
| 温度变送器模块种类 | 安装形式 | 订货编号 | 输出信号 |
| pt100圆形变送器 | 铠装一体化壳体 | RC-801 | 4-20mA |
| RC-803 | 0-5V/10V等 | ||
| pt100导轨型变送器 | 轨道安装 | RC-805A | 4-20mA |
| RC-805V | 0-5V/10V等 | ||
| pt100圆形2088变送板 | 2088壳体配套 | RC-TR100 | 4-20mA |
| pt100小长条板 | 赫斯曼接头不锈钢管内 | RC-804A | 4-20mA |
| RC-804V | 0-5V/10V等 |
| 液位变送板模块种类 | 安装尺寸 | 订货编号 | 输出信号 |
| 电阻输入(0-1K,0-4K,0-10K等)
| ￠49mm , 固定孔￠10mm, 孔心距38mm | RC-YW01 | 4-20mA |
| ￠49mm , 固定孔￠4mm, 孔心距40mm | RC-YW02 | 4-20mA | |
| ￠54mm, 固定孔￠5mm，孔心距：43.5 mm 2088壳体配套 | RC-YW2088 | 4-20mA | |
| Φ44mm H21mm 安装孔距36mm | RC-YW06 | 4-20mA |
数字智能型产品请于公司人员联系索要，目前包含4-20mA输出/RS485输出/开关输出；LED/LCD显示
如有非标产品定制，请与公司联系，谢谢！！！
