| 尺寸 | 19*32mm |
|---|---|
| 测量范围 | 不限kPa |
| 测量介质 | 不限 |
| 精度等级 | 0.1 |
| 类型 | 智能差压变送器 |
| 品牌 | 西安鼎金 |

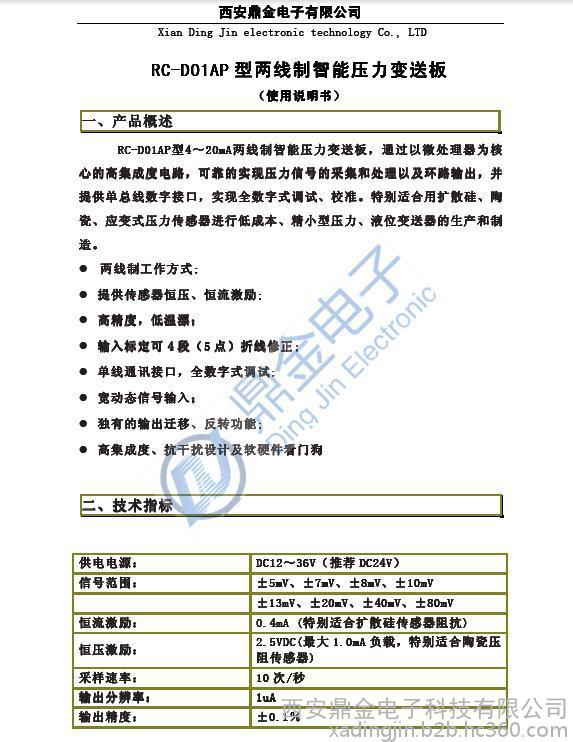

| 型号 | RC-D01AP |
| 加工定制 | 是 |

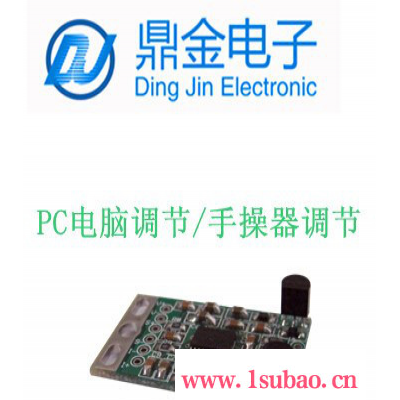

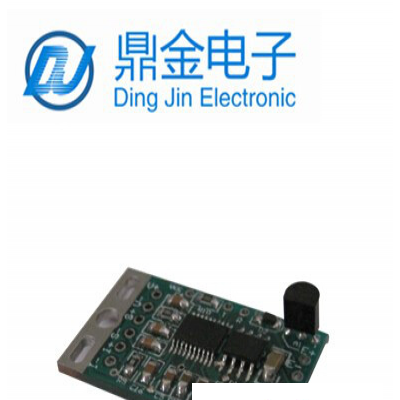

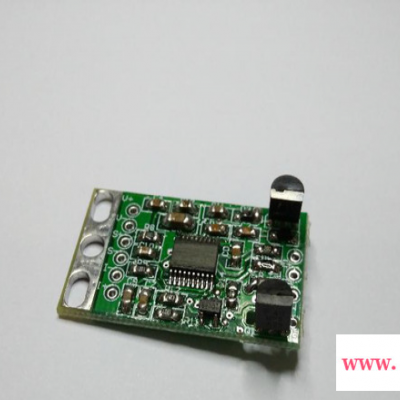

西安鼎金公司生产的变送器电路板模块，具有良好的可调性和优越的长期稳定性。在－30到＋85℃温度范围内都有很好的线性度，该产品配合传感器可广泛的应用于压力、温度，液位，气体检测场合。
主要指标及特点：
主要技术参数:
工作温度：-25度～+85度，温度漂移: ≤1×10-4FS/度，非线性误差: ≤0.005%FSR。长期稳定性: ≤ 0.05%/year，储存湿度: 90% 适用：热电阻，热电偶温度传感器；扩散硅、陶瓷压阻、溅射薄膜，应变片等压力传感器芯体 ；磁翻板，浮球液位传感器
放大芯片均为美国进口知名半导体公司的产品
分为：普通型、加强抗干扰型、三重防雷型、数字智能型。
供电电压：12~36VDC，标准24VD(电池供电) 工作温度：－30～＋85℃
输出信号：4~20mA（二线制）； 0-10mA，0-20mA，4-20mA (三线制)

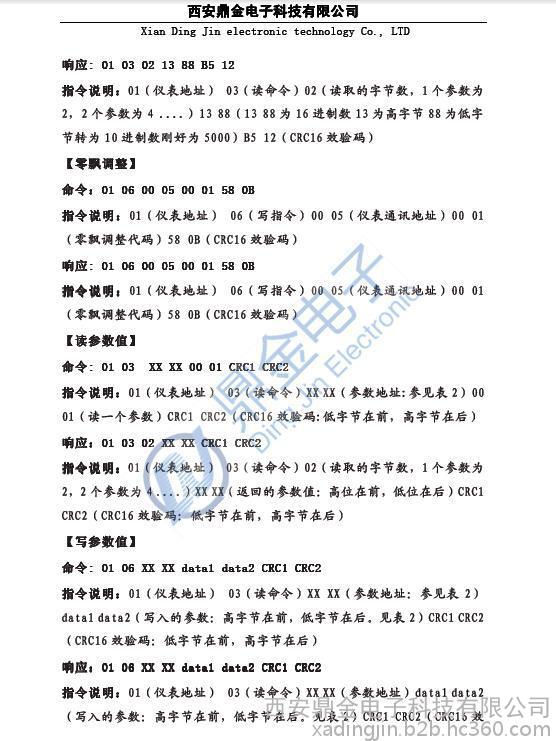

1~5VDC （三线制）；0~5VDC（三线制），1-10v， 0~10VDC（三线制）；RS485通讯，HART协议等；
零点稳定，线性好，变送放大输出高。功耗小，价格低廉，经济实用
西安鼎金公司生产的变送器电路板模块，常规模拟产品如下：
| 传感器芯体种类 | 适用壳体 | 订货编号 | 输出信号 |
| 扩散硅、陶瓷压阻； Cu50，pt100，pt1000； 磁翻板、浮球液位计等电阻信号 | 2088、BP11、133壳体 | RC-LED01A | 4-20mA，LED显示 |
| 131壳体、棒状不锈钢 | RC-D01A | 4-20mA | |
| 赫斯曼结构壳体、投入式 | |||
| 扩散硅、陶瓷压阻； Cu50，pt100，pt1000； 磁翻板、浮球液位计等电阻信号 | 2088、BP11、133壳体 | RC-LED01D | RS485通讯，LED显示 |
| 131壳体、棒状不锈钢 | RC-D01D | RS485通讯 | |
| 赫斯曼结构壳体、投入式 |
两线制4-20mA电流型压力变送器线路板（可按要求定做其他尺寸电路）
| 压力放大板种类 | 适用壳体 | 订货编号 | 输出信号 |
| 扩散硅圆板电流型 | 2088、BP11、133壳体 | RC-A2R | 4-20mA |
| 扩散硅方板电流型 | 131壳体、棒状不锈钢 | RC-K2 | 4-20mA |
| 赫斯曼结构壳体、投入式 | |||
| 陶瓷 圆板电流型 | 2088、BP11、133壳体 | RC-A2R | 4-20mA |
| 陶瓷 方板电流型 | 131壳体、棒状不锈钢 | RC-K2 | 4-20mA |
| 赫斯曼结构壳体、投入式 |
三线制0-10V / 0-5V /1-5V DC / 1-10V电压型压力变送器线路板放大板
（可按要求定做其他尺寸电路）
| 压力变送器电路板种类 | 适用壳体 | 订货编号 | 输出信号 |
| 扩散硅圆板电压型 | 2088、BP11、133壳体 | RC-V2R | 0-5V/10V等 |
| 扩散硅方板电压型 | 131壳体、棒状不锈钢 | RC-V2 | 0-5V/10V等 |
| 赫斯曼结构壳体、投入式 | |||
| 陶瓷 圆板电压型 | 2088、BP11、133壳体 | RC-V2R | 0-5V/10V等 |
| 陶瓷 方板电压型 | 131壳体、棒状不锈钢 | RC-V2 | 0-5V/10V等 |
| 赫斯曼结构壳体、投入式 |
| 温度变送器模块种类 | 安装形式 | 订货编号 | 输出信号 |
| pt100圆形变送器 | 铠装一体化壳体 | RC-801 | 4-20mA |
| RC-803 | 0-5V/10V等 | ||
| pt100导轨型变送器 | 轨道安装 | RC-805A | 4-20mA |
| RC-805V | 0-5V/10V等 | ||
| pt100圆形2088变送板 | 2088壳体配套 | RC-TR100 | 4-20mA |
| pt100小长条板 | 赫斯曼接头不锈钢管内 | RC-804A | 4-20mA |
| RC-804V | 0-5V/10V等 |
| 液位变送板模块种类 | 安装尺寸 | 订货编号 | 输出信号 |
| 电阻输入(0-1K,0-4K,0-10K等)
| ￠49mm , 固定孔￠10mm, 孔心距38mm | RC-YW01 | 4-20mA |
| ￠49mm , 固定孔￠4mm, 孔心距40mm | RC-YW02 | 4-20mA | |
| ￠54mm, 固定孔￠5mm，孔心距：43.5 mm 2088壳体配套 | RC-YW2088 | 4-20mA | |
| Φ44mm H21mm 安装孔距36mm | RC-YW06 | 4-20mA |
数字智能型产品请于公司人员联系索要，目前包含4-20mA输出/RS485输出/开关输出；LED/LCD显示
如有非标产品定制，请与公司联系，谢谢！！！
